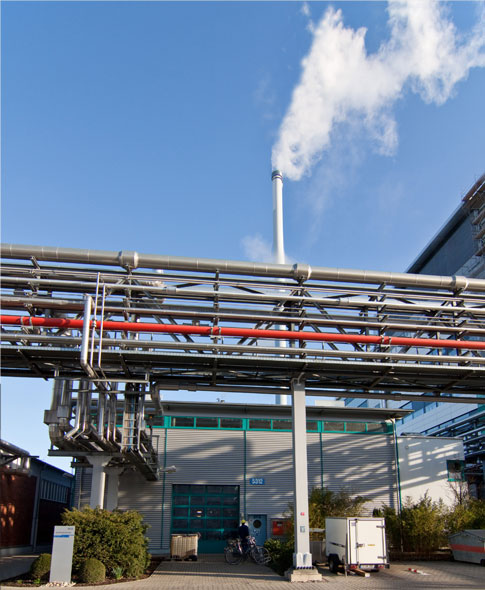

Zentrale Abluftreinigungsanlage

An zentraler Stelle gelegener Supportbetrieb zur Anbindung der Produktionsgebäude.

Das Gesamtprojekt umfasst:

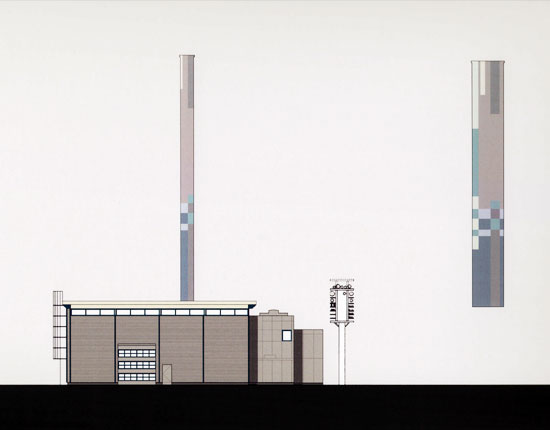

• Erstellung des zentralen Gebäudes für die Abluftverbrennung mit F90-Trennung zwischen Brennkammerraum, Abfalllösemitteltanklager und EMSR-Technikraum, Abluftkamin h = 34m, di = 70 cm, insgesamt 900m² Nutzfläche und 3970m³umbauter Raum
• Planung und Erstellung der zentralen Rohrbrückenanlagen als infrastrukturelle Anbindung an die anzuschließenden Betriebe, ca. 220 m Länge, 9 m Höhe und ca. 2,5 m Breite, mittiger Wartungssteg
• Umrüstung der Betriebsbereiche vor Ort als Sammelstelle zur Andienung der zentralen Abluftreinigungsanlage mit zusätzlichen Stahlträgerbühnen auf den Dachflächen der einzelnen Betriebe und Anbindung über eine Stichrohrbrücke und Steigtrasse an den Fassaden

Kälteanlagen

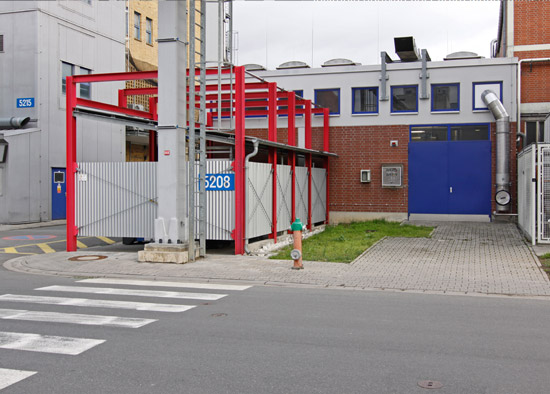

NH3-Kälteanlage

Supportanlage zur Versorgung von Produktionsanlagen mit Kühlsole.

Auffangflächen gemäß WHG als beschichtete WU-Beton-Konstruktion mit definiertem Einstauvolumen und Leckageüberwachung.

Druckentlastungsklappen in der Dachfläche.

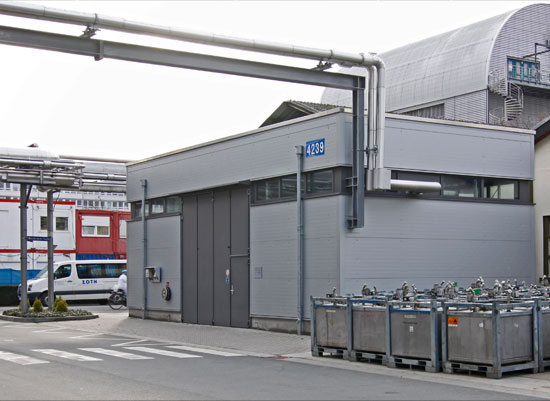

Kühlsolekälteanlage

Supportanlage zur Versorgung von Produktionsanlagen mit Kaltwasser.

Auffangfläche gemäß WHG als Ableitfläche in den Abwasserchemiekanal, der als geschweißtes PP-Rohrsystem ausgelegt ist.

Schallschutzkapselung der Kälteanlagen, die einen Schalldruckpegel von max. 98 dB (A) auf 75 dB (A) reduziert.

Abfalllösemittellager

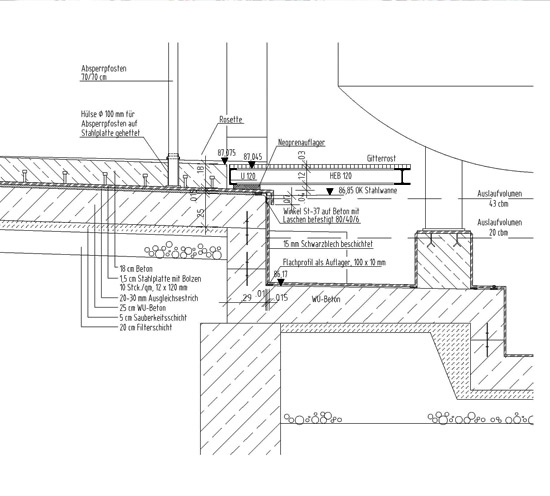

Abfalllösemittelstation mit LAU-Fläche für 3 x 20 m³ Behälter als Stahlbetonkonstruktion mit 15 mm starker Stahlblechauskleidung nach WHG, Wände und Dach in F90-Ausführung zum Schutz des angrenzenden Betriebs.

Vierter Stellplatz für Blow-Down Strahlwäscher, mit F90-Abtrennung aus Stahlbeton.
